| 型号 |
JQX-38FA |
JQX100A |
JQX150A |
| 外观 |
 |
 |
|
| 外形尺寸(毫米) |
57x42x50 |
84x57x107 |
84x57x107 |
| 触点形式 |
3a,3b,3c |
la,lb,lc |
la,lb,lc |
| 触点容量 |
40A 250VAC |
100A 250VAC |
150A 250VAC |
| 线圈电压 |
DC |
6-220V |
6-220V |
6-220V |
| AC |
6-380V |
6-380V |
6-380V |
| 线圈功率 |
DC |
2.5W |
2.0W |
2.0W |
| AC |
3.8VA |
10VA |
10VA |
| 吸合电压 |
DC:≤75%,AC:≤80% |
DC:≤80%,AC:≤85% |
DC:≤80%,AC:≤85% |
| 释放电压 |
DC:≥15%,AC:≥30% |
DC:≥10%,AC:≥30% |
DC:≥10%,AC:≥30% |
| 接触电阻 |
≤50mΩ |
≤50mΩ |
≤50mΩ |
| 绝缘电阻 |
≥1000mΩ |
≥2000mΩ |
≥2000mΩ |
| 寿命 |
电气 |
1x |
1x |
1x |
| 机械 |
1x |
1x |
1x |
| 介质耐压 |
开路触点间 |
1500VAC |
1500VAC |
1500VAC |
| 线圈触点间 |
2500VAC |
2500VAC |
2500VAC |
| 环境温度 |
-40 ～ +55℃ |
-30 ～ +60℃ |
-30 ～ +60℃ |

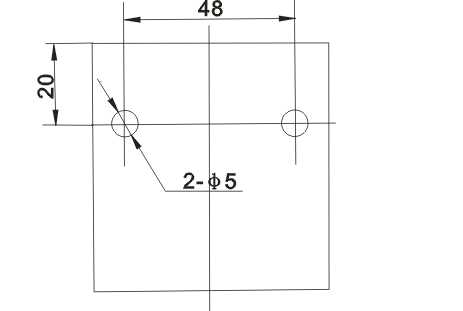

| 安装开孔尺寸(毫米) |
查看 |
查看 |
查看 |
| 安装方式 |
Screw Mounting and Welding & Socket |
Screw Mounting |
Screw Mounting |
| 重量 |
126.0 |
335.0 |
345.0 |
|
