| 型号 |
JQX70A |
JQX80A |
JQX-38FB |
| 外观 |
 |
 |
 |
| 外形尺寸(毫米) |
78x46x46 |
82x48x72 |
57x42x50 |
| 触点形式 |
la,lb,lc |
la,lb,lc |
3a,3b,3c |
| 触点容量 |
70A 250VAC |
80A 250VAC |
30A 250VAC |
| 线圈电压 |
DC |
6-220V |
6-220V |
6-220V |
| AC |
6-380V |
6-380V |
6-380V |
| 线圈功率 |
DC |
3.5W |
3.5W |
2.0W |
| AC |
5.5VA |
5.5VA |
3.2VA |
| 吸合电压 |
DC:≤75%,AC:≤80% |
DC:≤75%,AC:≤80% |
DC:≤75%,AC:≤80% |
| 释放电压 |
DC:≥10%,AC:≥30% |
DC:≥10%,AC:≥30% |
DC:≥15%,AC:≥30% |
| 接触电阻 |
≤50mΩ |
≤50mΩ |
≤50mΩ |
| 绝缘电阻 |
≥1000mΩ |
≥1000mΩ |
≥1000mΩ |
| 寿命 |
电气 |
1x |
1x |
1x |
| 机械 |
1x |
1x |
1x |
| 介质耐压 |
开路触点间 |
1500VAC |
1500VAC |
1500VAC |
| 线圈触点间 |
2500VAC |
2500VAC |
2500VAC |
| 环境温度 |
-40 ～ +55℃ |
-40 ～ +55℃ |
-40 ～ +55℃ |

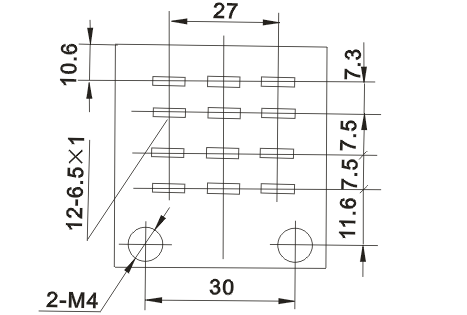

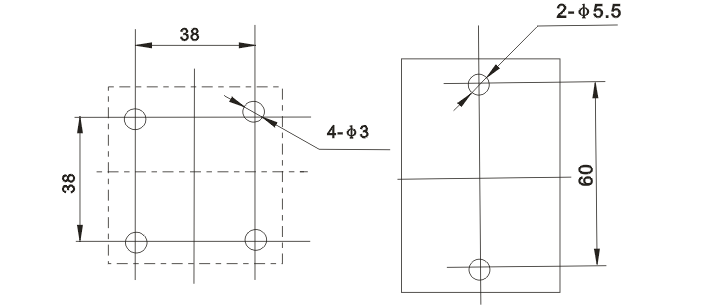

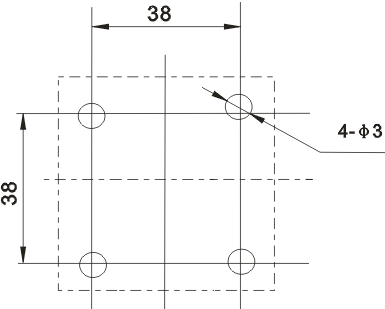

| 安装开孔尺寸(毫米) |
查看 |
查看 |
查看 |
| 安装方式 |
Screw Mounting |
Screw Mounting |
Screw Mounting and Welding&Socket |
| 重量 |
170.0 |
247.0 |
126.0 |
|
