| 型号 |
JQX-14FC |
JQX-13F |
JQX-13F(HH52P-54P) |
| 外观 |
 |
 |
.gif) |
| 外形尺寸(毫米) |
28.9x12.8x25 |
27.3x21x36 |
27.5x21x35 |
| 触点形式 |
la,lc |
2a,2c |
lc,2c |
3c,4c |
| 触点容量 |
10A 240VC
10A 24VDC |
5A 240VAC
5A 120VDC
5A 24VAC |
lc:15A 250VAC
15A 28VDC
2c:10A 250VAC
10A 28VDC |
3c:5A250VAC
5A 28VDC
4c:3A 250VAC
3A 28VDC |
| 线圈电压 |
DC |
3-48V |
5-110V |
5-110V |
| AC |
|
6-240V |
6-240V |
| 线圈功率 |
DC |
0.54W |
0.9W |
0.9W |
| AC |
|
1.2VA |
1.2VA |
| 吸合电压 |
≤80% |
DC:≤75%,AC:≤80% |
DC:≤75%,AC:≤80% |
| 释放电压 |
≥10% |
DC:≥15%,AC:≥30% |
DC:≥15%,AC:≥30% |
| 接触电阻 |
≤50mΩ |
≤50mΩ |
≤50mΩ |
| 绝缘电阻 |
≥100mΩ |
≥500mΩ |
≥500mΩ |
| 寿命 |
电气 |
1x |
1x |
1x |
| 机械 |
1x |
1x |
1x |
| 介质耐压 |
开路触点间 |
1000VAC |
1000VAC |
1000VAC |
| 线圈触点间 |
5000VAC |
5000VAC |
1500VAC |
| 环境温度 |
-30 ～ +70℃ |
-40 ～ +70℃ |
-55 ～ +70℃ |

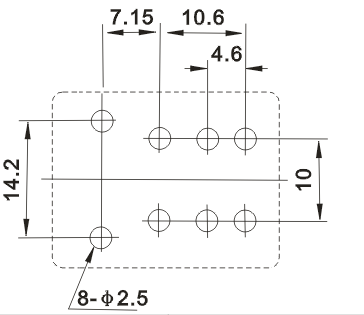

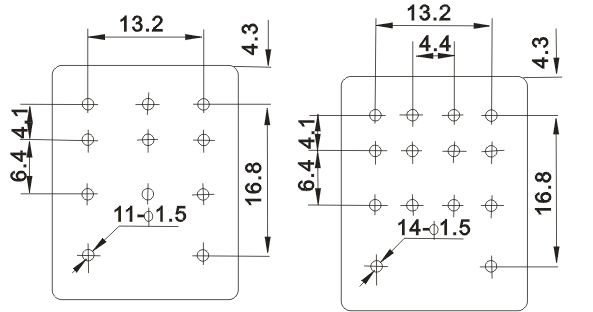

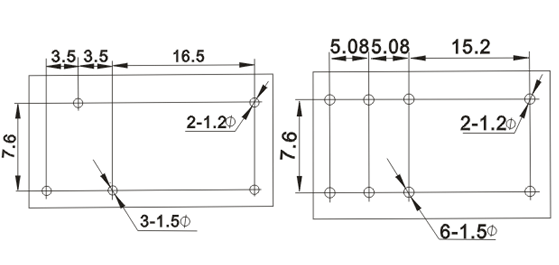

| 安装开孔尺寸(毫米) |
查看 |
查看 |
查看 |
| 安装方式 |
P.C.B |
SOCKET&P.C.B |
SOCKET&P.C.B |
| 重量 |
17.0 |
35.0. |
37.0 |
|
